Rhopoint ID In-line - вграден уред за измерване на прозрачност на материали
Уред за вграждане в производствена линия за анализ на прозрачността на различни материали, който може да измерва мъгливост, острота, яснота и пропускливост по стандарт и в съответствие с човешкото възприятие.
Описание
Rhopoint ID In-line представлява вграден в производствена линия уред с камера, който определя прозрачността на вашите продукти с параметри, стандартизирани спрямо реалното човешко възприятие.
Технологията за измерване Rhopoint ID In-line е разработена съвместно с Швейцарския технологичен институт (ETH) в Цюрих и представлява иновация в областта на оптичните измервания. Системата осигурява непрекъснато измерване на ключови параметри за прозрачност и предоставя значително по-кратко време за контрол в производството.
Гъвкави конфигурации за различни производствени нужди
Материалите с нежелана мъгливост или лоши оптични качества водят до избледнели цветове и цялостно некачествено визуално представяне. Незабавната обратна връзка от сензорите на вградения уред Rhopoint ID In-line позволява фина настройка на процеса, като в крайна сметка се постига по-качествен продукт с измерима консистентност през цялото производство.
Късо фокусно разстояние (45 милиметра) - Rhopoint ID In-line може да се използва за безконтактно измерване на всякакви листови или плоски материали, включително пластмасови фолиа или стъкло. Системата може също да се използва за безконтактно измерване на стъклени или пластмасови тръби директно в производствената линия.
Дълго фокусно разстояние (170 милиметра) - Тази версия е подходяща за производствени процеси, където се изисква по-голяма гъвкавост при производство и работа с по-големи обекти.

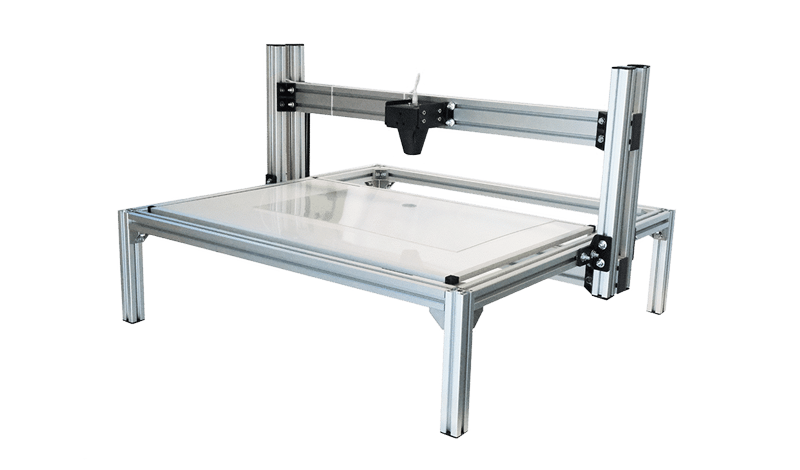

Измервателна станция за специализирани приложения - И двете версии на фокусно разстояние могат да се включат в инспекционна станция за триизмерни части или големи листове пластмаса или стъкло. Налични са стандартни или разширени модели, които обхващат голямо разнообразие от продукти, които произвеждате.
Множество сензори за пълно покритие - Един сензор Rhopoint ID In-line може да се премества по производствената линия или множество сензори могат да се поставят на интервали за пълно покритие на ширината на материала. Тази гъвкавост позволява адаптация към различни производствени конфигурации.
Независими светлинни източници - Сензорът Rhopoint ID In-line и светлинният източник са независими и могат да се поставят над голяма измервателна зона, което осигурява максимална гъвкавост при инсталацията.

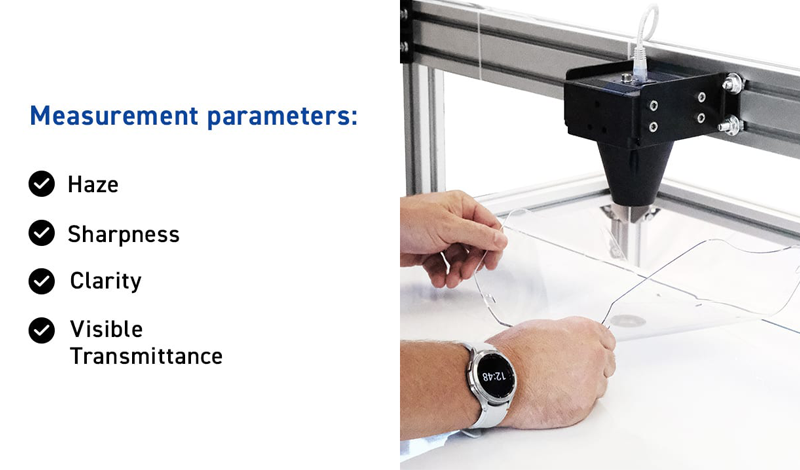

Какви параметри можете да измервате с вградения уред за прозрачност на вашата производствена линия
- Мъгливост (Haze) - Количествено определя загубата на контраст за обекти, наблюдавани през материала. Когато има мъгливост, това променя външния вид както на материала, така и на всички обекти, наблюдавани през него. Измерванията с Rhopoint ID In-line са напълно сравними с тези, направени ръчен уред за измерване на прозрачност по стандарт ASTM D1003, докато ID In-line работи автоматично след поставяне на ASTM плочката за прозрачност.
- Острота (Sharpness) - Определя загубата на детайли на обектите, наблюдавани през материала. Когато се наблюдава през материал с висока острота, обектът изглежда видим и отчетлив с множество детайли. С намаляването на остротата на материала обектът изглежда размазан и неясен.
- Яснота (Clarity) - Определя замъгляването на обект при наблюдаване през материал. Резултатите са пропорционални на остротата, но измервателната скала е компресирана.
- Видима пропускливост - пропускливостта определя какво количество светлина преминава през материала и достига до камерата (съответно окото на наблюдателя). Това измерване описва яркостта на наблюдавания обект и съответства с това как човек възприема качеството на материала.
Интелигентна софтуерна интеграция за модерни производства
Гъвкавият софтуер Rhopoint ID-L позволява детайлен визуален анализ на вашите проби, използвайки визуализация в реално време. За всеки параметър се показва статистически анализ спрямо различните измервания и тестове - тази информация може да се запазва, експортира или импортира файл с формат CSV.
До 5 устройства могат да се свържат и контролират от софтуера ID-L, който изчислява статистика на партидите, предоставя детайлни измервателни изображения и показва графики на тенденциите на всички измервателни параметри.
За по-големи производства могат да се свържат до 10 Rhopoint ID-Inline устройства едновременно към SAP/система за управление на процеса, използвайки Rhopoint ID TCP/IP връзка.
Специализирани приложения в различни индустрии

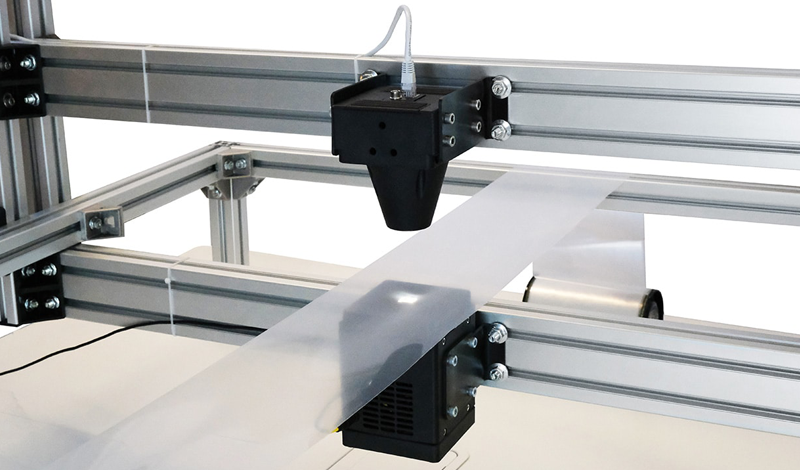

Изляти пластмаси или екструдирани фолиа - Един сензор Rhopoint ID-Inline може да се премества през лентата с фолио или множество сензори да се поставят на интервали за непрекъснат контрол на качеството по цялата ширина на материала.
Стъклени листове - Независимите сензор и светлинен източник могат да се поставят на нужното за вашето производство разстояние, което ги прави идеални за контрол на малки и големи стъклени панели в архитектурното и автомобилното производство.
Тръби и цеви - Стъклените, пластмасовите или силиконовите тръби могат да се измерват с Rhopoint ID-Inline, гарантирайки оптичното качество при медицински, лабораторни и индустриални приложения.
Раздувни фолиа - Системата може да се използва за безконтактно измерване на прозрачността в множество точки около балона с фолио, осигурявайки пълен контрол на качеството.
Триизмерни обекти - Големи триизмерни обекти, които са твърде големи за настолно измерване, могат да се измерват чрез персонализиран уред за вграждане за автоматичен контрол.
Надеждна работа през цялата производствена линия
Rhopoint ID In-line е проектиран да измерва пробите за мъгливост, пропускливост и острота бързо и безопасно. Липсата на движещи се части елиминира риска от механична повреда, докато честотата на вземане на проби до 3 в секунда осигурява висока ефективност през цялото производство.
Напълно запечатаният светлинен източник не може да се замърси с прах или частици, което гарантира стабилни резултати във времето. Лесната инсталация позволява монтажа да се извърши от вашия вътрешен инженерен екип без специализирана помощ.
Rhopoint ID In-line предоставя инструментите за постигане на консистентно оптично качество, което вашите клиенти очакват.
