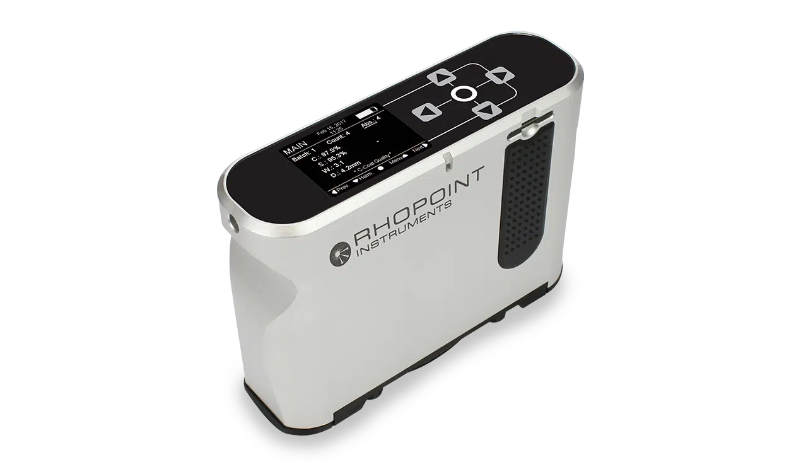

Rhopoint TAMS - преносим уред за измерване на покрития с боя
Уред за засичане на дефекти на всеки етап от нанасянето на покритието в автомобилната и транспортната индустрия
Описание
Преносимият уред за измерване на покрития с боя Rhopoint TAMS е ръчен инструмент за измерване, който отчита участъци от покритието още в производствената линия или при извършване на тестове и оценява външния вид от суровината до крайния лак.
Уредът съчетава мапинг на повърхността с висока разделителна способност и показатели, близки до човешкото възприятие. Благодарение на това, уредът предвижда как ще изглежда повърхността за окото, още преди процесът на полагане на покритието да завърши.
Контрол на покритието на всеки етап - от суровината до повърхностния лак, независимо от цвета
Ако качественият контрол за автомобилните покрития започва в крайните етапи на нанасяне на покритията, уредът за измерване Rhopoint TAMS може да разшири обхвата на извършваните проверки. С инструмента измествате измерванията още от грапавостта на входящия материал, след което проследявате вълнообразността върху електрофорезното покритие и грундовете, за да свържете ранното състояние на покритието с очаквания краен резултат.
Оценката на качеството се извършва независимо от цвета. Уредът поставя тъмни, светли и метализирани покрития върху обща визуална скала и намалява неоснователния брак.
 |
Лесен мапинг на повърхността и засичане на дефекти в автомобилните покрития

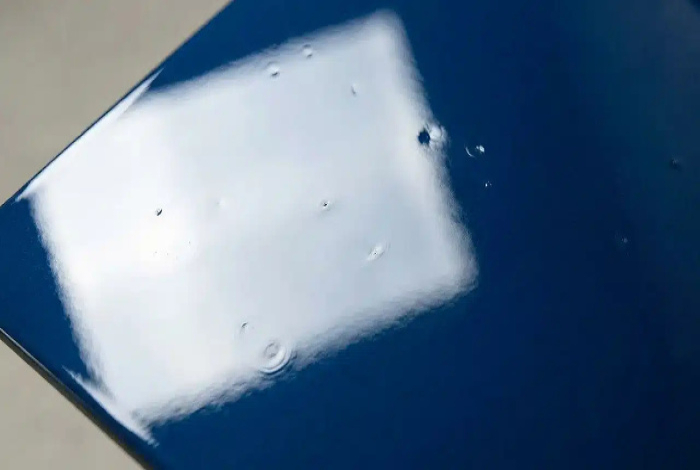

Топографията с висока резолюция разкрива дефекти като ефект на портокалова кора, вълнообразност, неточности по текстурата и други през целия процес. Пълните изображения заедно с картите на височините дават данни за ефектите на нанесената боя като кратери, рибешки очи, иглени отвори и чужди включвания. Така разполагате с измерими стойности за всеки проблемен участък.
Контролният уред Rhopoint TAMS работи в 2 режима:
- Висок гланц за боядисани повърхности
- Нисък гланц за грундове и основи
По този начин един уред покрива готовия лак заедно с междинните слоеве.
 |
Контрол на качеството за спецификите на повърхността и за реалното възприятие
Изолираните числа трудно биха обяснили защо 2 еднаково гланцирани покрития изглеждат различно. Като измервателна система, уредът за измерване на покрития Rhopoint TAMS разширява количествения контрол отвъд повърхностния лак. Той обвързва вълнообразността и оптичните стойности за грапавост по ISO 25178 като Sa и Ra още в ранните стъпки, като по този начин прави връзката между спецификите на повърхността и възприеманата текстура.
Работа с параметри 20° блясък, DOI, Long Wave (LW) и Short Wave (SW)
Измервателният уред Rhopoint TAMS работи със свързани, вече утвърдени параметри за външния вид като 20° блясък и DOI, както и стойностите Long Wave (LW) и Short Wave (SW). Топографските карти заедно с оптичните измервания дават информация за типични дефекти на нанесената боя, например чужди включвания или иглени отвори с висока разделителна способност.

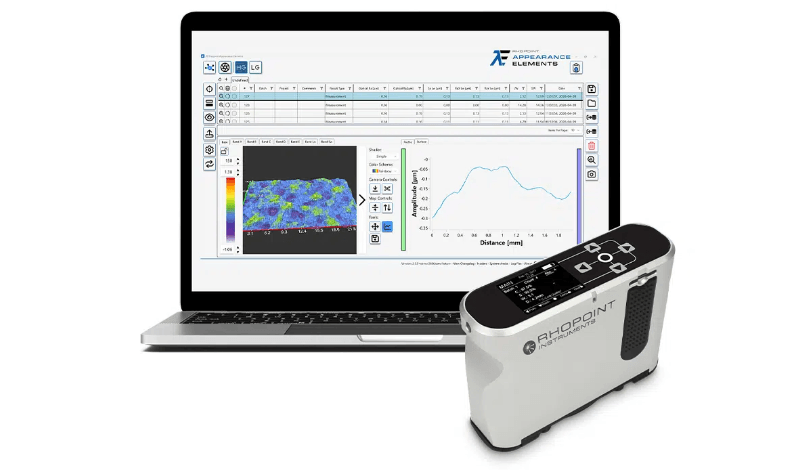

Връзка със софтуера Rhopoint Appearance Elements за работа със събраните данни

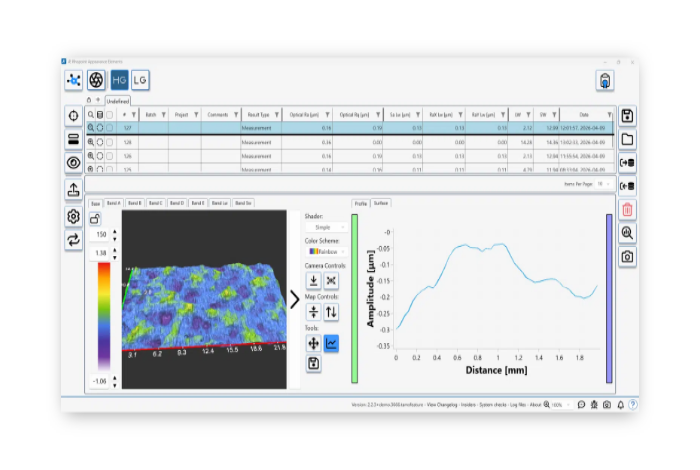

Средата, в която се използват събраните данни, е софтуерът Rhopoint Appearance Elements, където данните се използват не само като отделни числа, а под формата на карти. Софтуерът съхранява отчитането заедно с пълното 2D и 3D представяне на повърхността, така че стойностите Quality и Harmony се обработват в пряка връзка с полето на височините, разпределението на вълнообразността и локалните дефекти.
Средата позволява да разглеждате цветово кодирани карти, да извличате профили по линия и да сравнявате участъци и партиди. Числата, изображенията и картите се запазват за проследимост и възможност за отчитане във връзка със съществуващите системи за качество.
 |
Утвърдени параметри за външния вид заедно с параметри, въведени от Rhopoint
Утвърдените в индустрията показатели се отнасят към историческите ви данни и спецификации, а параметрите, разработени от Rhopoint, добавят информация за начина на възприятие.
Текстурните ленти на TAMS са собствени параметри на Rhopoint и не са обвързани с уреди на други производители или скали на трети страни.
Измерване и работа с параметрите на визуалното възприятие
Параметрите на Rhopoint TAMS описват как гладката, отразяваща повърхност се възприема от човешкото око, вместо да се ограничава до традиционното измерване на блясъка.
 |
Параметрите представят яснотата на образа, контраста, текстурата и съвпадението между частите:
- Quality (Q) - комбинира контраст, рязкост и вълнообразност в оценка от 0 до 100
- Harmony (H) - показва доколко частите на изделието визуално си пасват. В случая ниската стойност показва добре съгласуван външен вид.
- Contrast (C) - основан върху яркостта на боята, като за това възприятие силно влияние имат тъмните цветове.
- Sharpness (S) - описва яснотата на ръбовете и детайлите в тясна връзка с DOI (яснотата на изображението в отражение)
- Waviness (W) - отчита колко вълнообразна е повърхността и как това личи в отблясъците
- Dimension (D) - улавя ефекта на портокалова кора
Инструмент RoboTAMS за безконтатно измерване със стандартен индустриален робот в производственат линия
Разновидността на Rhopoint TAMS за безконтактно измерване на автомобилни панели RoboTAMS работи за един напълно автоматизиран контрол в производствената линия.
Инструментът се монтира върху стандартен индустриален робот и достига почти всяка точка по каросерията и транспортните компоненти и снема множество измервания.
