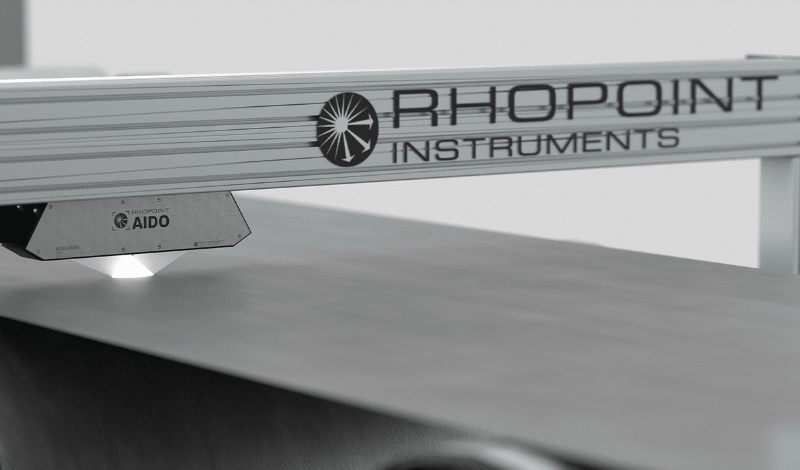

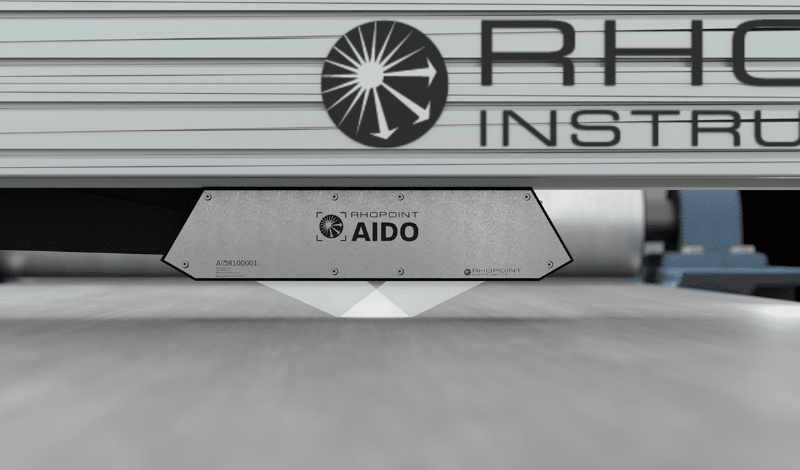

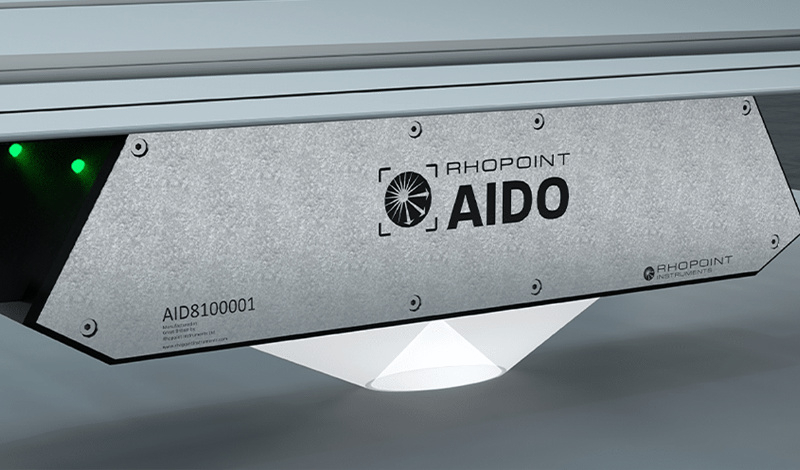

Rhopoint AIDO - безконтактен уред за измерване на повърхности в линия
Инлайн уред за стабилно отчитане на блясък, замъгленост, яснота и максимално ниво на отблясък с фиксирано работно разстояние от 60 mm при висока скорост на производството
Описание
Rhopoint AIDO е инлайн уред за измерване, създаден да работи изцяло безконтактно над движеща се лента, панели или произведени изделия. Уредът работи с фиксирано работно разстояние от 60 mm, с толеранс ±2 mm по Z-оста.
Инструментът позволява стабилно отчитане, дори по участъци от лентата без направляване, когато панелът променя дебелината си или при движение на конвейерната лента. Не е необходимо производството да спира. Проверката тече, докато машината печата с пълна скорост, а не след като тиражът вече е завършен.
По този начин разполагате с постоянно наблюдение по време на самото производство, вместо да разчитате на прекъсвания и последващи проверки.
Rhopoint AIDO измерва повърхности с току-що нанесено покритие
Понеже този контролен уред не докосва повърхността, може да застане близо до нанасянето и сушенето и да отчита външния вид, докато покритието е още горещо и прясно.
Това означава, че докато например лакът или боята все още подлежат на въздействие, има възможност да се коригират параметрите на процеса.
Надежден контролен уред за измерване на деликатни повърхности
Деликатните повърхности, които лесно могат да се наранят, са предизвикателство за класическите методи за контактно измерване, защото всяко допиране би оставило следа.
Безконтактният принцип на работа на Rhopoint AIDO решава този проблем. Вграденото въздушно продухване пази оптичния път от прах, аерозоли и изпарения от покритието, които в средите с боядисване и лакиране са сред главните причини за отпадане на инлайн сензорите.
4 параметъра, които измерва инлайн уредът Rhopoint AIDO
Две повърхности могат да имат еднакъв блясък и въпреки това да изглеждат различнo заради замъгленост на отражението, текстура или изкривяване на отразения образ. Затова Rhopoint AIDO съчетава четири допълващи се показателя, които заедно описват как човешкото око възприема повърхността:
- 60° блясък (gloss) - отчита количеството отразена светлина при геометрия 60°, съгласно ASTM D523 и ISO 2813. Измерването е пряко сравнимо с показанията на ръчните глосметри в съществуващата система за контрол.
- Замъгленост на отражението (reflectance haze, Log H / Log HC) - измерва разсейването около огледалното отражение, отговорно за познатия млечен вид, който намалява усещането за дълбочина на покритието. Log HC добавя компенсация за металически покрития и покрития със специални ефекти, където стандартните алгоритми може да дадат подвеждащи резултати.
- Яснота на образа (DOI) - показва колко ясно средата се отразява от повърхността. Дефекти като "портокалова кора", микроскопична вълнообразност и фина грапавост влошават яснотата, често без да променят стойността на блясъка. Измерването на DOI с Rhopoint AIDO ги улавя пряко.
- RSPEC - измерва максималното ниво на отблясък при много малък ъгъл и е изключително чувствителен към фина текстура. Този показател е важен при повърхности с еднакъв гланц, но различна гладкост и яснота, които наблюдателят възприема като дълбочина на завършека.
Отчетени заедно, тези четири стойности дават качествена информация за постигнатия външен вид на отпечатъка, вместо единичен показател за блясък.
Интеграция на Rhopoint AIDO със съществуващия производствен софтуер
Данните от измерването са достъпни веднага през REST API, пригоден за пряка връзка с програмируеми контролери (PLC), системи за управление на производството и платформи за статистически контрол.
Така отчетите за външния вид застават редом с параметрите на процеса - скорост на линията, температура, дебелина на слоя, влажност - в обща среда за данни.
Прецизно измерване с Rhopoint AIDO при висока скорост на производството
Rhopoint AIDO е подходящ за бързите темпове на индустриалното производство. Инструментът прави до десет отчитания в секунда и тази честота дава изчерпателна информация за развитието на продукта. Дори при висока скорост, измервателният уред извършва стабилно отчитане.
Нов подход към измерването в линия
Стандартните инлайн глосметри измерват важни стойности, които обаче не дават пълната информация за реалния външен вид на продукта и как ще изглежда той пред клиента. Rhopoint AIDO измерва по-голям брой допълващи се параметри, които заедно описват как човешкото око ще възприеме повърхността.
С комбинацията на измервания за 60° блясък, замъгленост на отражението, яснота на образа и RSPEC, уредът осигурява цялостна оценка на повърхността.
